空心线圈电感量计算工具 1.0绿色版

空心线圈电感量计算工具 1.0绿色版软件介绍

空心线圈电感量计算工具是一个通过线圈长度，直径及线圈的数量计算出电感量的电感量计算工具，适合新人的同时也适合电子开发工程师计算电感量用！

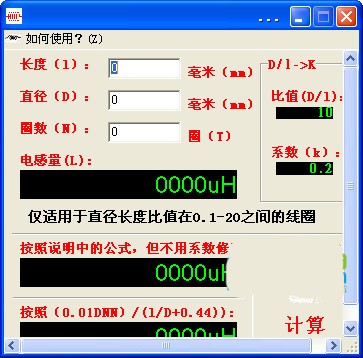

使用方法
一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。（10的负七次方）
μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度， 单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。

计算出的电感量的单位为亨利。

k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
