smcdraw(smc气动回路画图软件) 1.0官方版软件介绍

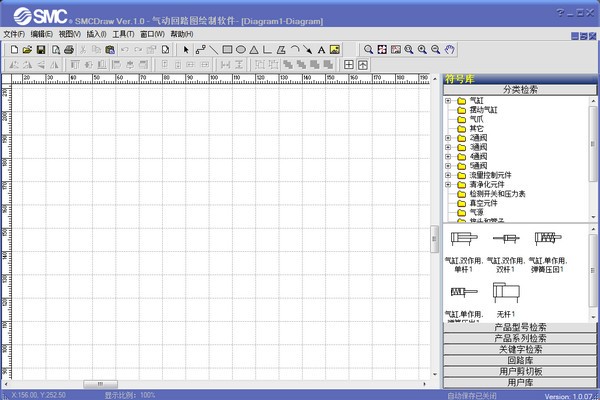

smc气动回路画图软件SMCDraw,可方便快捷地使用拖拽方式进行气动回路图的绘制,是为专业人员开发的气动回路画图软件，为了制作回路图，在符号库中检索符号，赶快下载使用吧！

基本简介
检索符号：为了制作回路图，在符号库中检索符号。检索方法可以分为分类检索、型号检索、系列检索和关键字检索四种方式。
在图纸上显示符号描述：在图纸上显示符号或图形的代号（Code）、名称和型号。
配管中插入符号：在已经配管连接的符号间插入其他符号。只在符号有两个连接点时可以使用。
用分类检索方式在符号库中检索速度控制阀。
拉直配管：将配管的转折部分拉成直线。
弯曲配管：在配管的直线部分增加弯曲部分。
更改配管布局：更改已连接的配管的布局。
用配管连接符号：用配管连接符号的连接点。
绘图：绘制直线、矩形、椭圆形等图形。
视图前后移动：在多个符号、图形重叠显示时，更改显示顺序。
取消组合：解除多个符号、图形的组合。
组合：将多个符号和图形组合在一起。
微调符号、图形：对符号和图形位置进行微调。
对齐符号、图形：将符号、图形等间距排列。应选择3个以上符号或者图形。
