捷海中走丝编控软件 1.1

捷海中走丝编控软件 1.1软件介绍

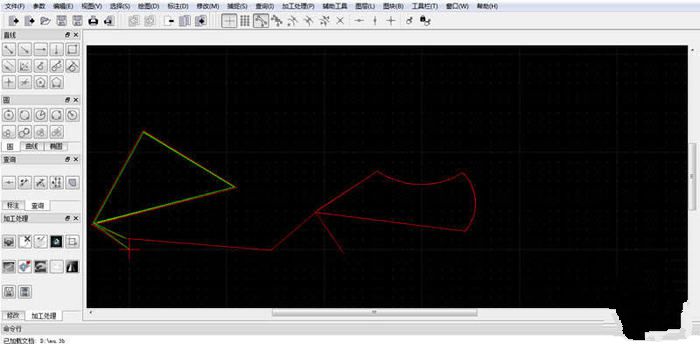

捷海中走丝编控系统主要用于实体中走丝机床的控制及工件加工轨迹的编程，本软件编程部分全功能版本，所生成的加工代码可应用于市面上的线切割设备。软件控制部分需要与设备通信进行人机交换，仅限于学习参考。软件控制部分主要功能：1，多种方式绘制直线：两点画直线，定角度画直线，画水平线，画垂直线，过点平行线，角均分线，过点圆切线，圆圆切线，正交直线，正交切线，相对角度直线，画矩形，正多边形等。2，多种方式画圆：圆心半径画圆，两点成直径画圆，两点半径画圆，三点画圆，过点圆（弧）圆（弧）切圆，两点切圆，指定半径两圆切圆，三切圆。3，绘制多种曲线：三点圆弧，圆心起始角画弧，相切弧，样条曲线，椭圆弧，任意手绘线，齿轮，齿条，轴及中心点画椭圆，焦点画椭圆，内切椭圆等。4，齐全的标注功能：对齐标注，水平标注，垂直标注，半径标注，直径标注，引线标注。5，多功能图形编辑功能：移动，复制，旋转，镜像，反转，修剪，偏移，延伸，倒角，圆角，拆分，自动删除重复线条等。6，完善的绘图辅助功能：端点捕捉，中点捕捉，等距点捕捉，交点捕捉；多功能辅助计算器；两点间距查询，点到实体距离查询，夹角查询，面积查询等。7，多种形貌的加工轨迹生成处理：手工选取并生成轨迹，自动拾手加工轮廓，自动生成拾取的加工轮廓轨迹，多次切割轨迹生成，等锥工件等锥轮廓的生成，轨迹仿真，3B代码、G代码生成及保存。8，引入图层，图块及图库概念，方便将重复的图形生成图块或图库便于再次使用时调用，引入的图层可在绘制图形的时候会层绘制，方便查看。捷海中走丝编控软件截图1
