红瓦建模大师精装版 2021.04.20

红瓦建模大师精装版 2021.04.20软件介绍

红瓦建模大师精装版是一款基于Revit平台的精装修BIM建模设计软件。建模大师精装版建模、算量、出图，一站搞定！这款软件拥有强大灵活的贴面功能，支持快速提取装饰图纸中的节点轮廓。

建模大师精装版功能介绍：

1、面视图，一键生成剖切面

选择任意一个面，无论是平面，立面还是斜面，都能立即生成垂直于此面的剖面视图。

结合绘制定位线功能，为精细化建模设计提供强大支持！

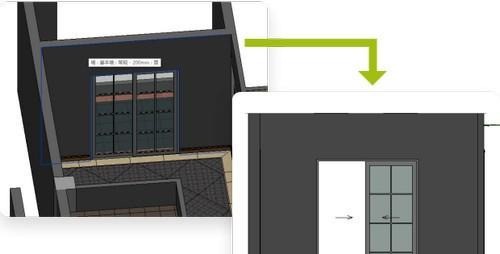

2、一键贴面，强大灵活的贴面功能

支持自定义厚度和材质；

支持自动扣减门窗洞口；

支持合并相邻共面；

支持识别构件相交范围；

自动处理阴角阳角连接等等。

简单快捷操作的就能处理各种复杂情况！

3、快速提取轮廓，创建装饰线条

支持快速提取装饰图纸中的节点轮廓。

支持手动绘制轮廓。

极大简化了轮廓族的创建流程。

墙面踢脚线，墙面线条，吊顶线条等等各种类型的

装饰线条都可以快速准确的定位并创建。

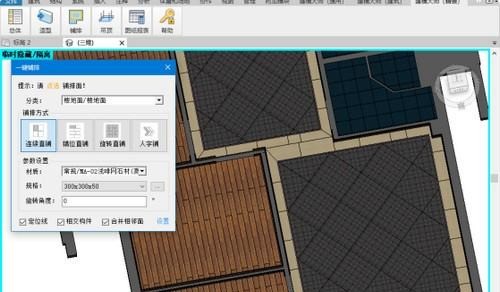

4、一键铺排，多种形式的墙面地面铺排

支持墙面地面一键铺排。连续直铺，错位直铺，旋

转直铺，人字铺多种方式铺排。

支持设置铺砖规格，按照任意铺排角度进行铺排。

支持波打线铺排。

支持贴砖替换。

5、快速布置吊顶，支持跌级吊顶及龙骨铺排

支持划线绘制任意形状的吊顶平面，将已有的吊顶划线切分，设

置角度就能轻松绘制跌级吊顶支持在吊顶平面上进行铺排，支持

连续直铺，条形格栅，井字格栅多种形式。

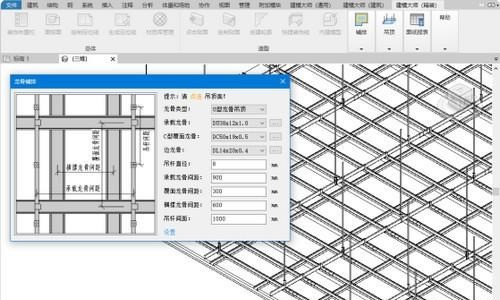

在绘制完成的吊顶平面上，支持铺排U型，C型，Y型，T型多种

龙骨。支持设置包括龙骨配件在内的详细参数。

6、简单清晰的装饰工程量报表

通过装饰布置栏将装饰构件进行清晰

分类。支持修改构件的装饰类型。

自由设置工程量统计规则，按照设置

的规则进行工程量报表的统计和展示。
